Мишень огневого рубежа для стрельбы из пневматических винтовок WARGS SP

Мишень огневого рубежа WARGS SP применяется для стрельбы из пневматического оружия. Комплекс предназначен для выполнения упражнений из пневматических винтовок с дистанции 10 метров в положениях стоя и лёжа.

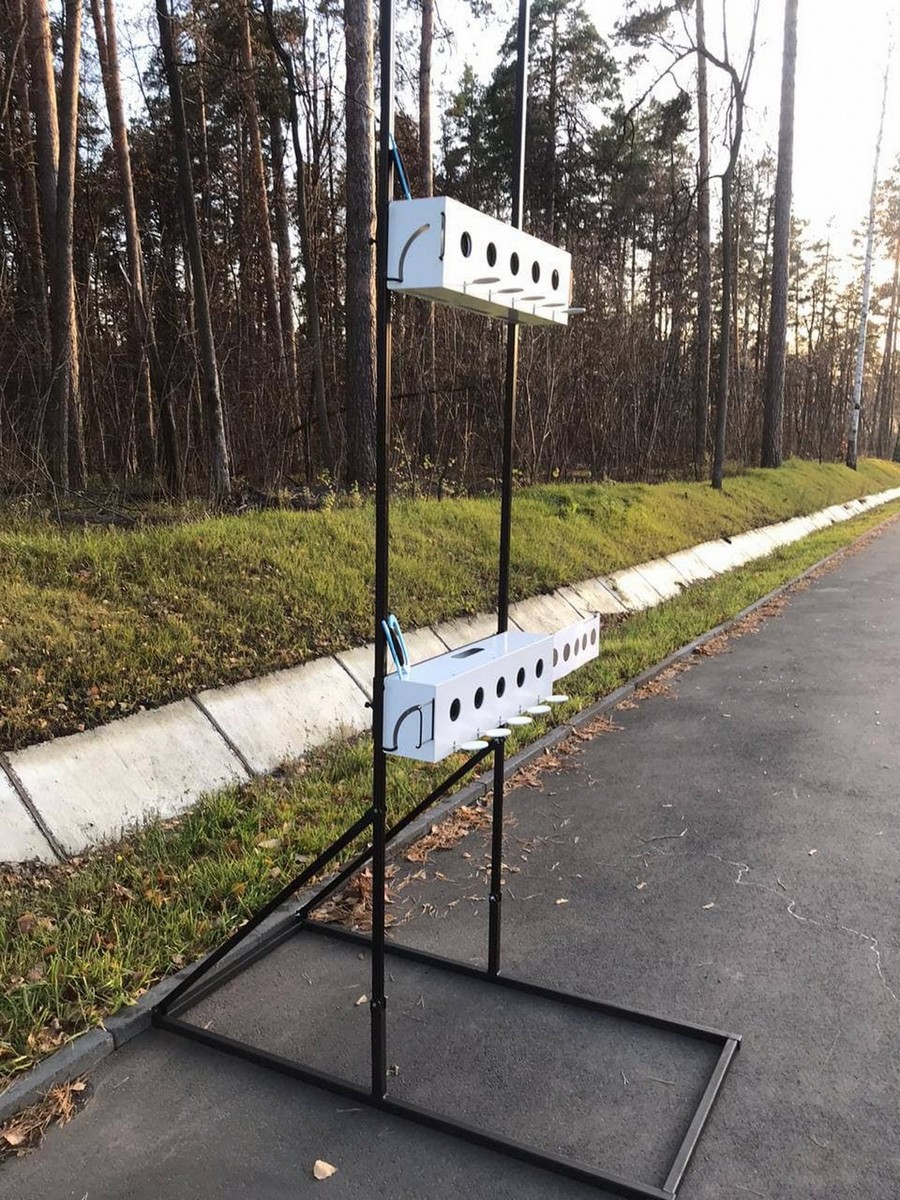

На металлической раме из профиля сечением 25х25 мм размещены две установки для стрельбы стоя и лёжа, а также кронштейн с подложкой из ДВП — пристрелочная рамка. Пристрелочный щит выполнен в виде металлической рамки толщиной 3 мм, крепится на установку аналогично пристрелочной рамке и оснащён отсекателем для пуль в задней части.

Конструкция и работа

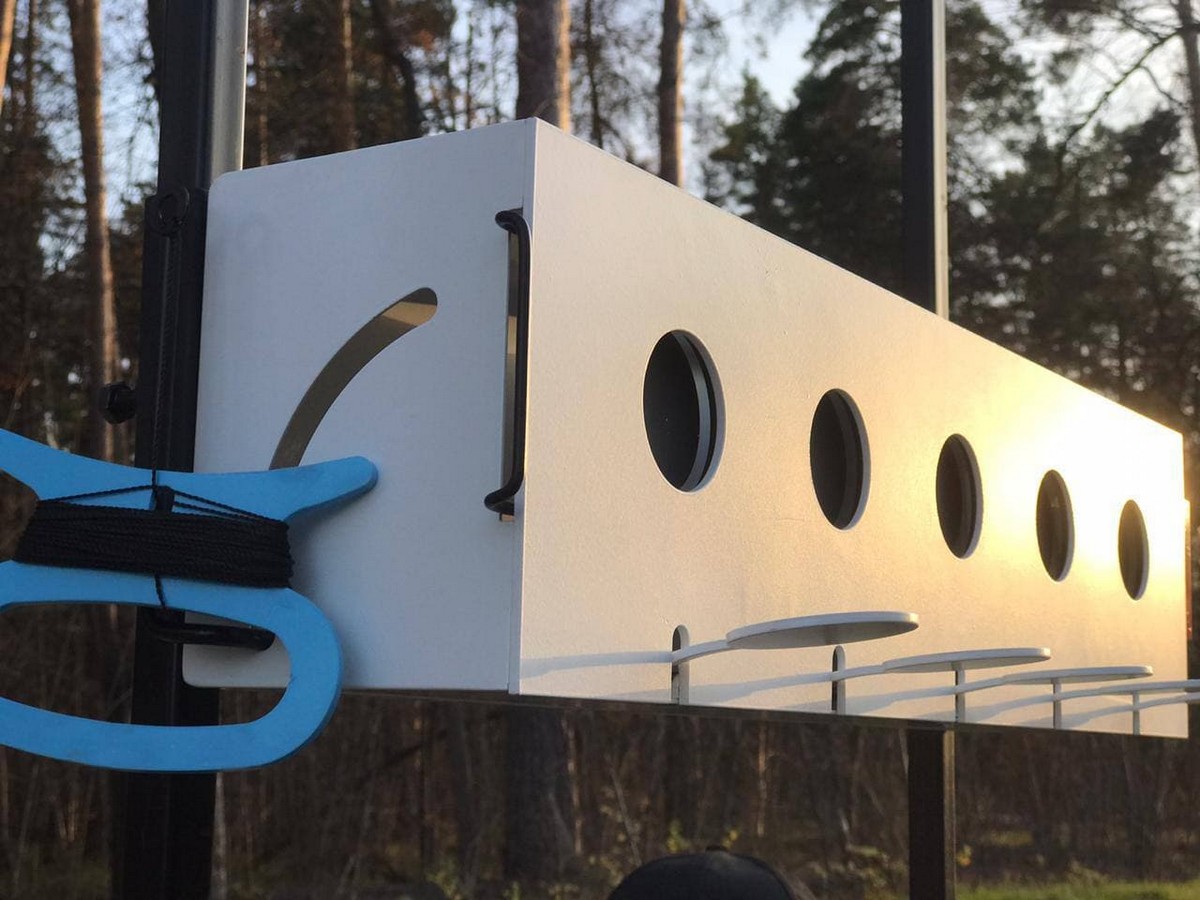

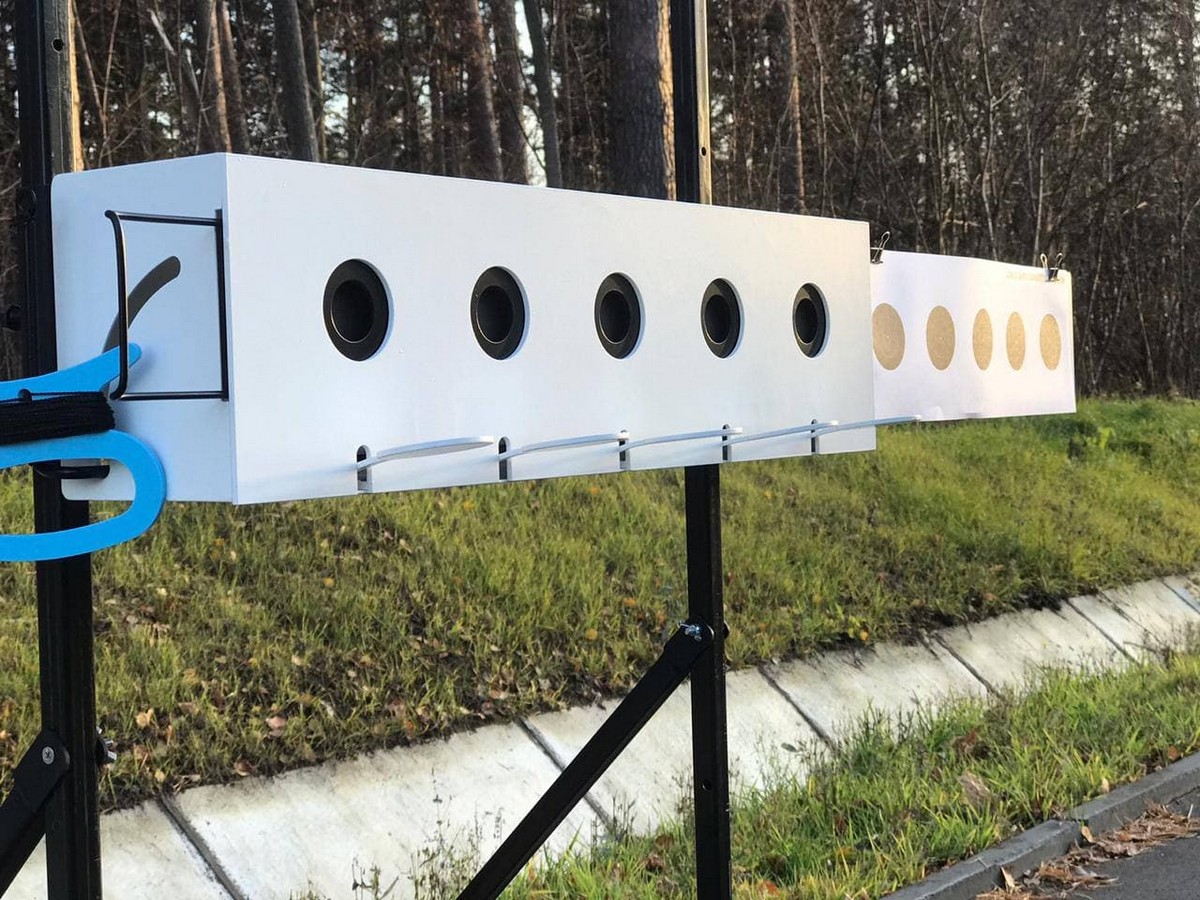

• Каждая установка представляет собой металлический короб с пятью отверстиями на лицевой стороне.
• При попадании свинцовой пневматической пули в отверстие с расстояния 10 метров оно закрывается заглушкой карамыслового типа.
• Размер отверстий: 50 мм ± 0,5 мм.
• Дополнительная металлическая пластина с отверстиями размером 30 мм ± 0,5 мм служит уменьшителем отверстий мишени при выборе положения для стрельбы.

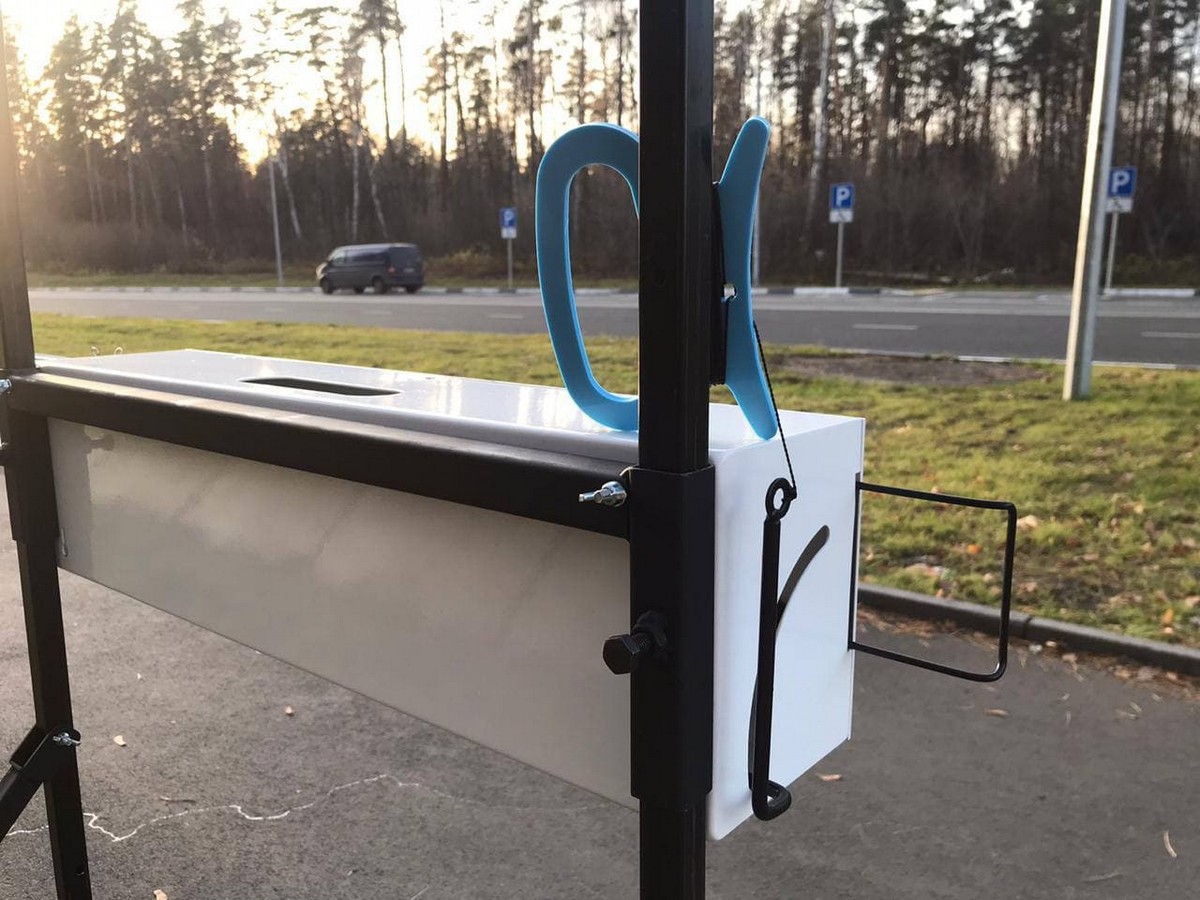

• Переход с отверстий 50 мм на 30 мм выполняется горизонтальным перемещением пластины ручкой на боковой стороне установки.

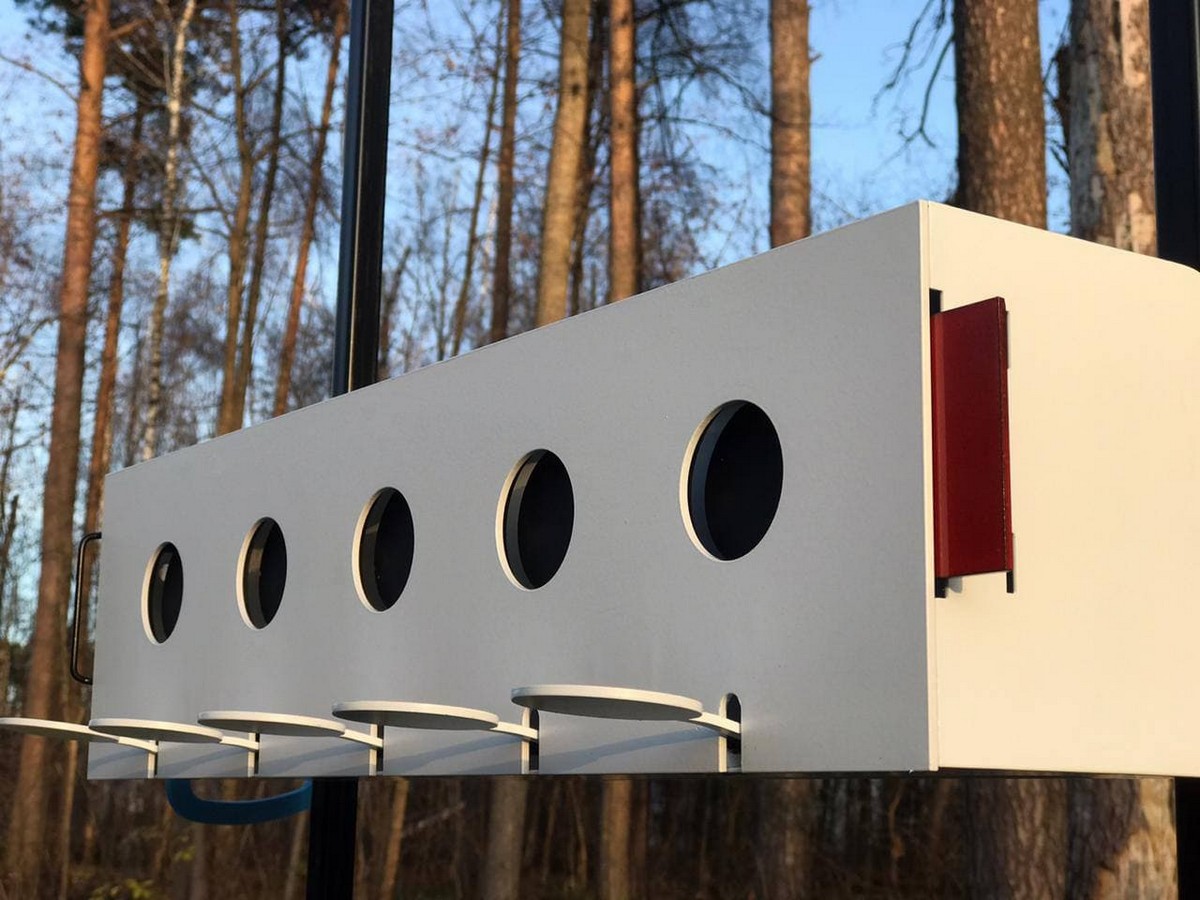

• При установке размера мишени 50 мм с правой стороны установки появляется красный сигнальный элемент; при отверстиях 30 мм он скрыт корпусом конструкции.
• Зоны поражения 50 мм для стрельбы стоя и 30 мм для стрельбы лёжа соответствуют требованиям для стрельбы из пружинной пневматики.
• Возможна поставка мишеней с меньшими диаметрами для попадания: 30/15 мм.
• Допуск по центрированию всех заменяемых пластин — не более 0,5 мм.
• Отклонение центра каждой мишени 30 мм в рабочем положении относительно соответствующей мишени 50 мм — не более 0,5 мм.
• После поражения всех пяти мишеней или перед началом нового стрелкового упражнения мишени открываются ручкой на боковой поверхности установки.
• Для дистанционной перезарядки применяется капроновый шнур длиной не менее 15 м, который разматывается в рабочем положении и прикрепляется к ручке перезарядки.
• Для транспортировки шнур наматывается на мотовильце.
• Короб установки защищает внутренние подвижные элементы от прямых атмосферных осадков, которые при обмерзании могут ухудшить работу механизма.

Размеры и материалы

• Общий размер комплекса (ШхГхВ): 575х675х1500 мм.
• Высота установки для стрельбы лёжа регулируется от 280 до 350 мм.
• Высота установки для стрельбы стоя корректируется от 1100 до 1300 мм.
• Размеры фронтальной пластины установки (ДхШ): 610х160 мм.
• Расстояние между центрами мишеней: 100 мм.
• Глубина установки: 110 мм.
• Фронтальная часть изготовлена из стали толщиной не менее 3 мм.
• Остальные стороны установки допускают толщину металла 1,5 мм.
• Толщина пластины с уменьшенными отверстиями — не менее 3 мм.
• Опоры выполнены из трубы квадратного сечения 15х15 мм и имеют основание длиной не менее 150 мм.

Цвет и комплектация

• Установка окрашена в белый цвет порошковой краской.
• Мишени и пластина с уменьшенными отверстиями окрашены в чёрный цвет.
• Правый край пластины шириной 40–50 мм окрашен в красный цвет.
• Опоры окрашены в чёрный цвет.
• В комплект входят две установки для стрельбы стоя и лёжа, кронштейн с подложкой из ДВП, пристрелочный щит, номерные поля и капроновый шнур с мотовильцем.
• Номерные поля устанавливаются над каждой установкой согласно правилам соревнований; их размер составляет 200х250 мм, материал — листовой металл толщиной 1,5 мм.
• Мишени поставляются в картонной упаковке с отсоединёнными опорами.
